[quocthang.nguyen1992]

Mình xin được hướng dẫn các bạn độ rung cho điện thoại beeline như sau.Nguyên lý hoạt động là máy sẽ rung theo nhạc chuông của dt khi có cuộc gọi và tin nhắn, ko rung khi đang đàm thoại nhé !


1/ Chuẩn bị:

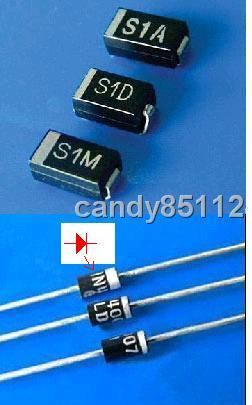

=> 1 con diode
Diode có nhiều loại, ở đây mình dùng loại nhỏ lấy từ các bo mạch điện thoại

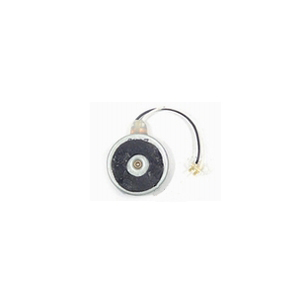

=> 1 motor rung điện thoại
Motor này cũng có nhiều loại, ở đây mình dùng loại dẹp và tròn như trong hình


=> 1 con transistor phân cực thuận
Con này cũng có nhiều loại lắm, ở đây mình dùng con ký hiệu C1815 (c2828 cũng được nhé)


2/ Thực hiện:

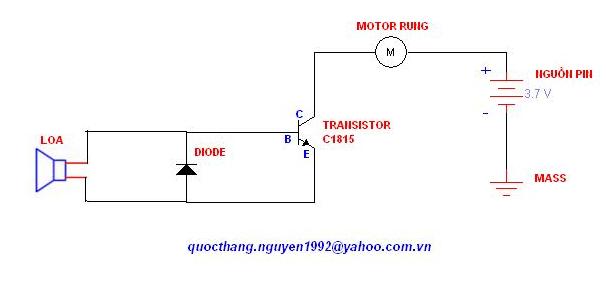

Các bạn dùng dây đồng câu theo sơ đồ sau nhé:


3/ Xong:
Mạch rung này có ưu điểm là ko rung khi đàm thoại nên ko phải dùng công tắc và tránh phải đục khoét vỏ. Các bạn bố trí linh kiện thích hợp để gắn vỏ vào cho vừa nhé!

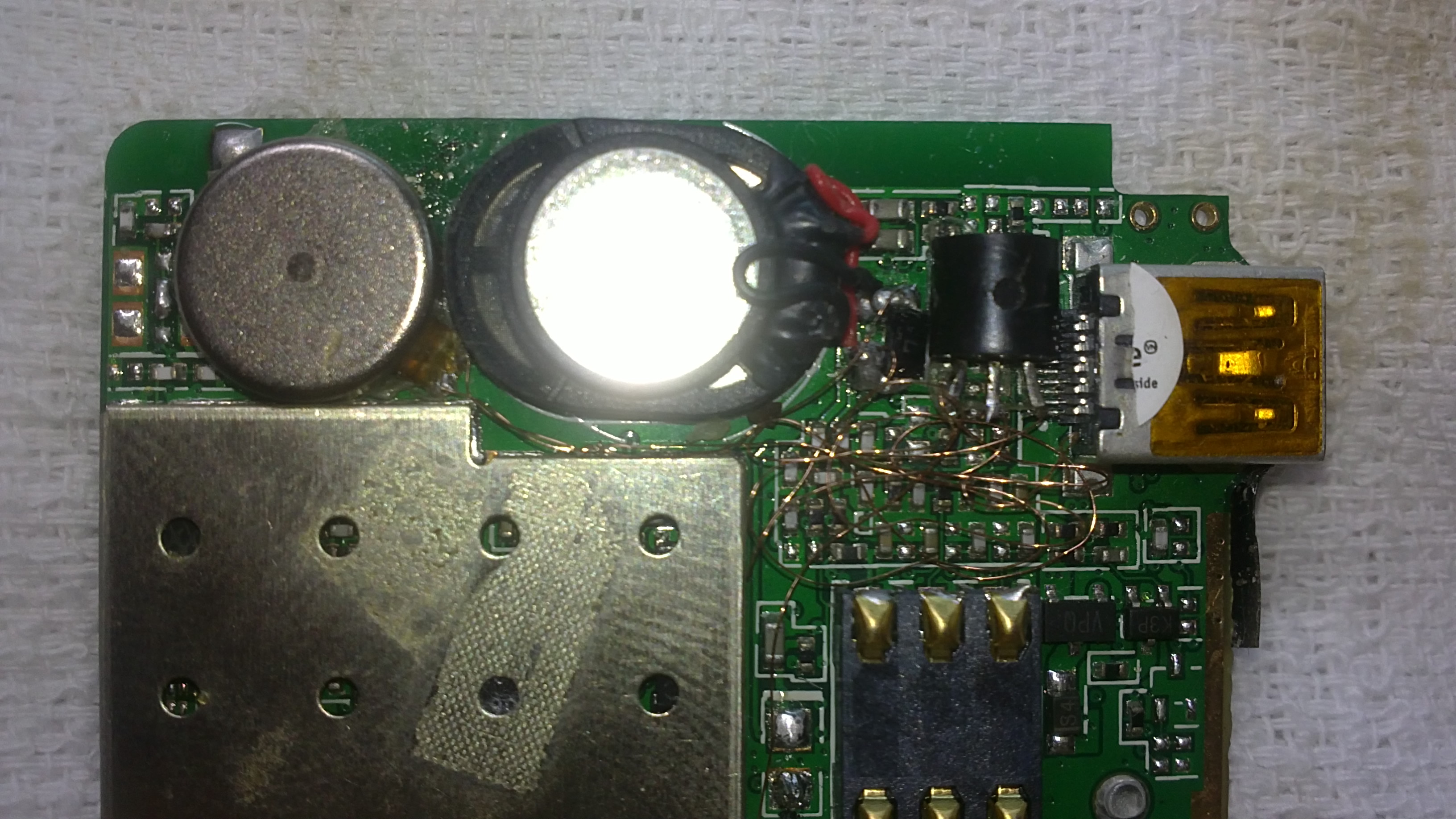

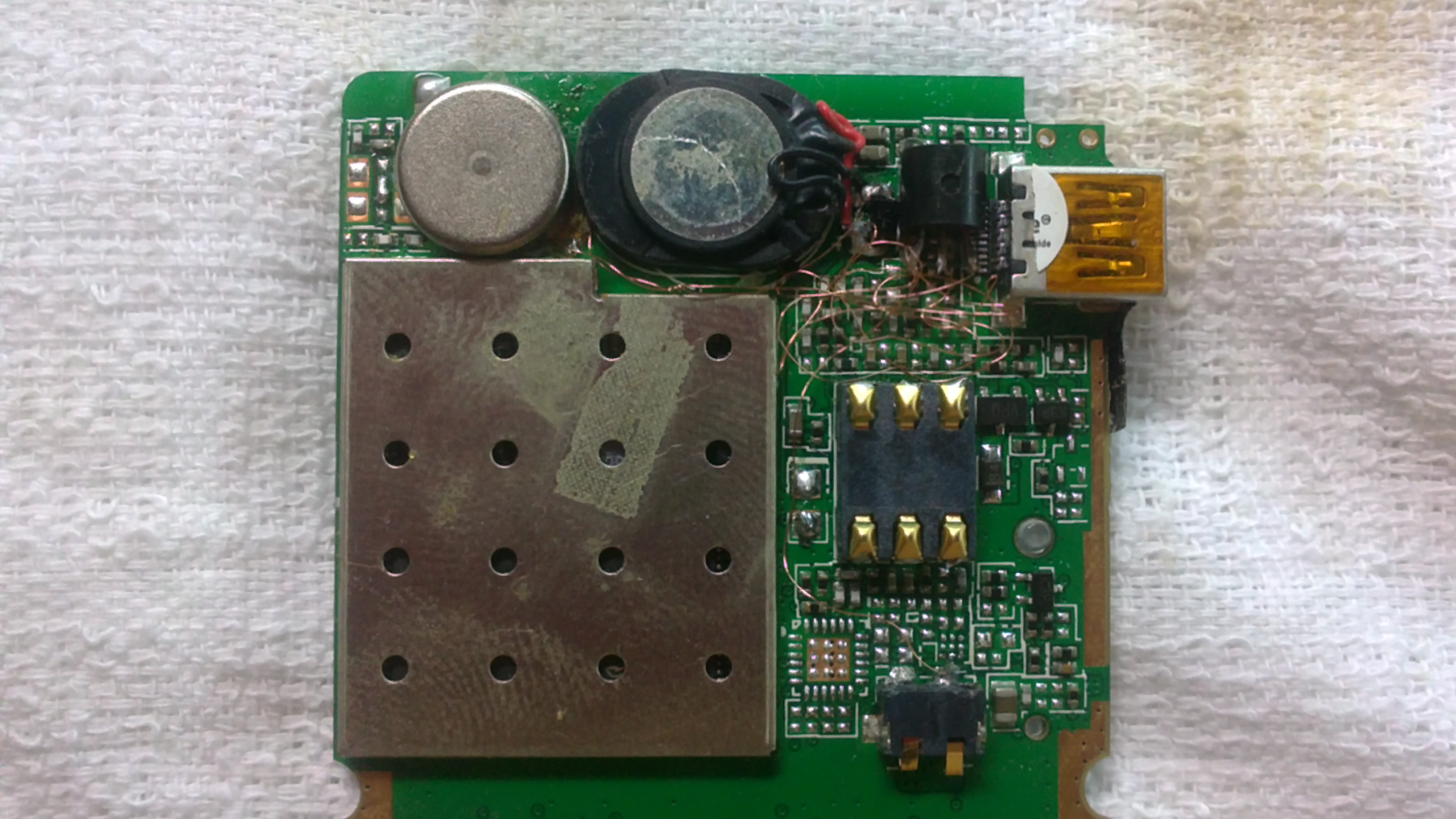

Và sau đây là tác phẩm của mình (hơi xấu tí nhé )

[thanhben]

ông chịu độ đt quá

[quocthang.nguyen1992]

Nguyên văn bởi thanhben

ông chịu độ đt quá

hé hé, mày mò cho vui ấy mà

[duyton]

Ngèo luôn với bác

[smilesmile]

móa ơi thấy cái máy câu dây mà hoảng

[konnhock]

oh beeline ko co che do rung ha a

[Apple_Mobile]

ku thắng nhà ta giỏi quá giỏi hơn cả cửa hàng kakakaka....có cái beline nào ma unlock,độ rung,độ pin ko...bán tui 1 cái đi

[nothing736]

Nguyên văn bởi smilesmile

móa ơi thấy cái máy câu dây mà hoảng

coi dây dợ lằng nhằng zậy thui chứ cứ theo sơ đồ bác THắng mà hàn oy sắp xếo dây cho gọn là ok ah. Bác nào mun làm theo thì dùng dây trong mấy headphone cho tiện, mỏng, nhỏ, gọn, có vỏ cách điện sẳn lun.

Bác Thắng này chắc là dân điện tử giống mình, ko phải thợ thuyền sửa đt học trung tâm or cửa hàng ra

[password]

cái này chỉ con nít nó làm thôi chứ người lớn người ta lấy cái chuông 1280 câu thẳng vào 2 đường loa là xong , vừa dễ dàng vừa hiệu quả ai k tin cứ thử sẽ biết

[quocthang.nguyen1992]

Nguyên văn bởi Apple_Mobile

ku thắng nhà ta giỏi quá giỏi hơn cả cửa hàng kakakaka....có cái beline nào ma unlock,độ rung,độ pin ko...bán tui 1 cái đi

Ko có ông ui, cái trong hình độ cho thằng bạn
